Паровой котёл ДСЕ-2,5-14 ГМ

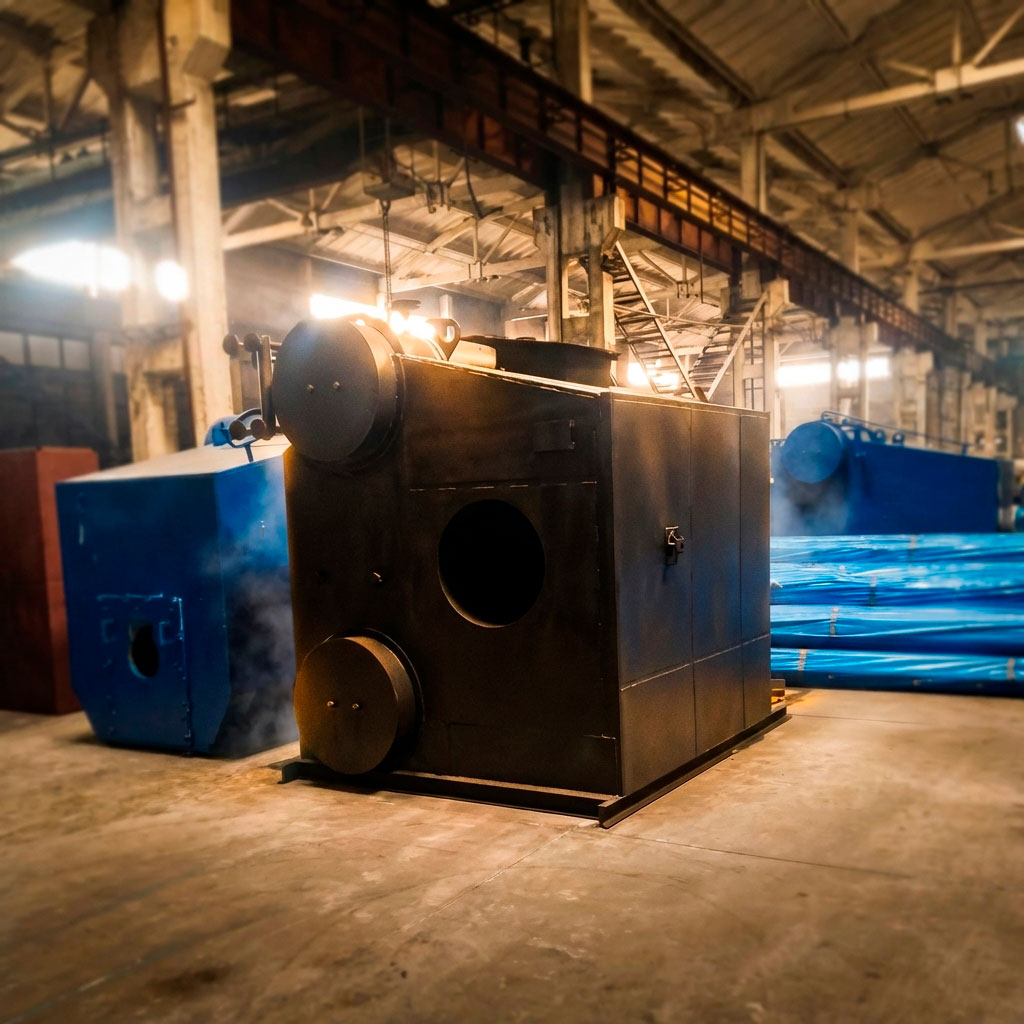

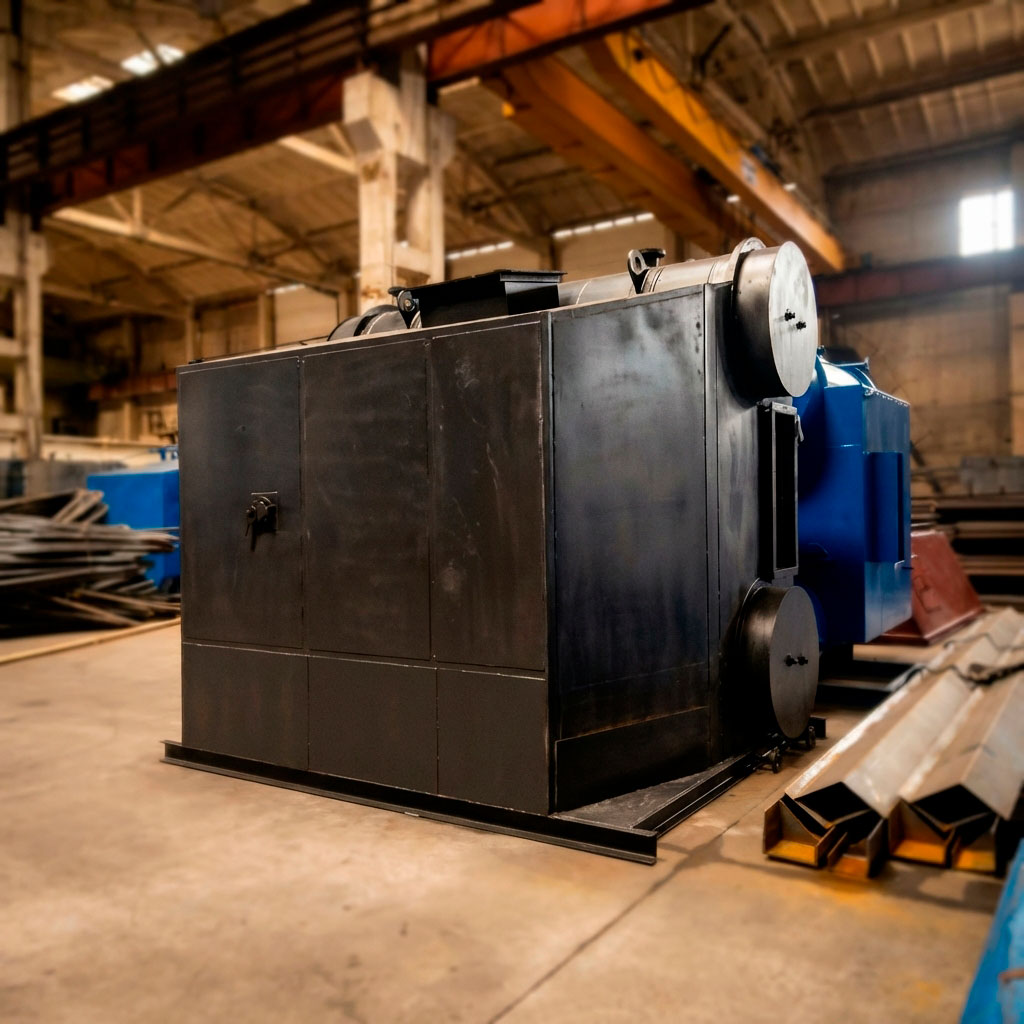

Паровой котёл ДСЕ‑2,5‑14ГМ – это стационарный паровой газомазутный котёл естественной циркуляции с D‑образной топкой, выпускаемый некоторым производителями так же под маркой Е‑2,5‑1,4 ГМ. Котлоагрегат предназначен для выработки технологического или теплового пара низкого и среднего давления в промышленных и энергетических установках. Он поставляется одним блоком в обшивке и изоляции, с предохранительной, запорной арматурой и КИП.

Расход природного газа для котла ДСЕ‑2,5‑14ГМ при номинальной нагрузке составляет примерно 200 м³/ч расчётного топлива (газ) при паропроизводительности 2,5 т/ч и КПД около 90%.


Основные технические характеристики

  • Паропроизводительность: 2,5 т/ч.

  • Абсолютное давление пара: до 13 МПа (примерно 13 кгс/см²).

  • Температура пара на выходе (насыщенный): около 194 °C.

  • Топливо: природный газ, легкое жидкое топливо и мазут (газомазутный).

  • Габариты транспортабельного блока порядка 3700×2700×2800 мм, масса около 7 тонн в зависимости от комплектации.

D‑образная схема

Справа от котла расположена топочная камера с радиационными экранными трубами, а слева — вертикальный конвективный пучок труб, вместе образующих D‑подобный контур. Такая компоновка повышает теплопередачу и позволяет компактно собрать весь паровой блок в одном транспортабельном корпусе.




Принцип работы котла ДСЕ-2,5-14ГМ

Котёл работает по принципу парового газомазутного котла с естественной циркуляцией воды и D‑образной компоновкой топки и конвективного пучка.

Общий цикл работы: в топочной камере сжигается газ или мазут в горелке, выделяя дымовые газы с высокой температурой; эти газы проходят по топке, омывая экранные трубы, а затем по конвективному пучку, отдавая тепло котловой воде, и выходят в дымовую трубу; вода внутри труб и барабанов нагревается, частично испаряется, и насыщенный пар собирается в верхнем барабане, из которого выводится в паропровод.

Естественная циркуляция: вода из верхнего барабана по опускным трубам поступает в нижний барабан, а оттуда поднимается в подъёмные трубы топки и конвективного пучка, где нагревается и частично превращается в пар. Разница плотности между более холодной водой в опускных трубах и пароводяной смесью в подъёмных трубах обеспечивает естественную циркуляцию без необходимости насосов.
